OCMO25664-3 OLED 显示模块
概述
OCMO25664-3 是一款 OLED 显示器，控制器为 SSD1322，显示 256×64 点阵，显示对比度强烈。
主要特点：
供电电压 VDD = 2.7V ~ 3.5V（亦可生产 5V 供电版本）
电流 120mA（50% 像素点亮），256 级对比度亮度电流控制
行重新映射和列重映射
支持 8 位 6800 和 8080 并口，三线和四线 SPI 串口
工作温度 -30℃ ~ 85℃，保存温度 -40℃ ~ 90℃
显示模式：黑底绿字（购买时请向业务说明）
文档信息
型号 |
OCMO25664-3 |
控制器 |
SSD1322 |
分辨率 |
256×64 |
厂商 |
直流特性
VDD = 3.3V，TA = 25°C。
符号 |
参数 |
测试条件 |
Min |
Typ |
Max |
单位 |
|---|---|---|---|---|---|---|
VDD |
逻辑供电电压 |
-- |
2.7 |
3.3 |
3.5 |
V |
VOH |
高电平输出电压 |
IOUT=100μA, 3.3MHz |
0.9×VDD |
VDD |
V |
|
VOL |
低电平输出电压 |
IOUT=100μA, 3.3MHz |
0 |
0.1×VDD |
V |
|
VIH |
高电平输入电压 |
0.8×VDD |
VDD |
V |
||
VIL |
低电平输入电压 |
0 |
0.2×VDD |
V |
||
IDD |
VDD 供电电流 |
Contrast=0x7f, DisplayON |
120 |
mA |
极限参数
参数 |
符号 |
Min |
Max |
单位 |
|---|---|---|---|---|
供电电压 |
VDD |
-0.5 |
4 |
V |
工作温度 |
Top |
-30 |
85 |
℃ |
存储温度 |
Tstg |
-40 |
90 |
℃ |
工作寿命 |
10,000 小时（80 cd/m²） |
|||
存储寿命 |
20,000 小时（25℃, 50% RH） |

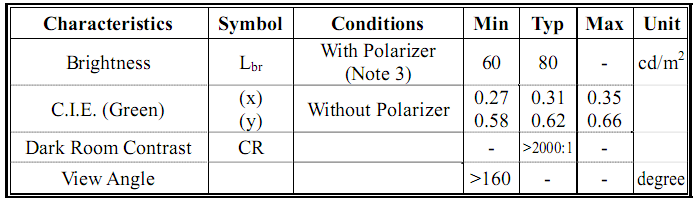

光特性

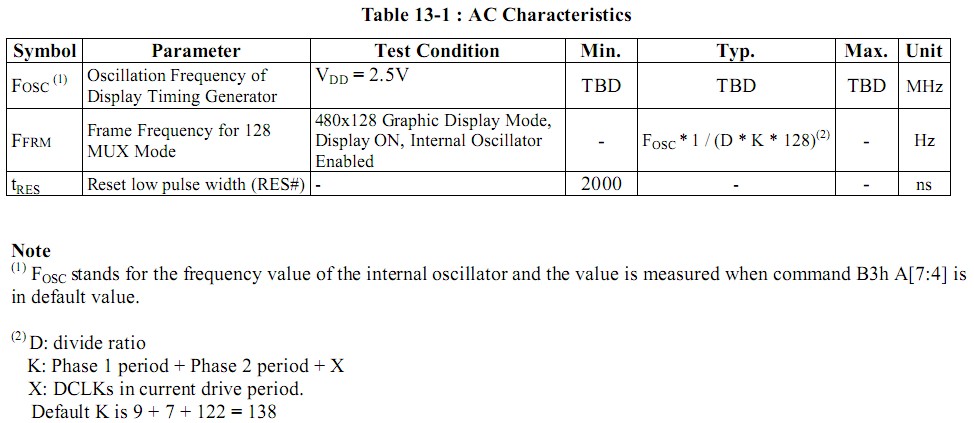

交流特性
VDD = 2.7V ~ 3.5V，TA = 25°C。
引脚描述
编号 |
名称 |
方向 |
功能描述 |
|---|---|---|---|
1 |
VCC |
P |
电源 3.3V（5V 为可选） |
2 |
GND |
P |
电源地 |
3 |
NC |
-- |
悬空 |
4~11 |
D0~D7 |
I/O |
数据 0~7。D0、D1、D2 为复用脚，SPI 模式时 D0=SCLK，D1=SDIN |
12 |
E/RD |
I |
8080：读选通（上升沿）；6800：读/写选通（下降沿） |
13 |
R/W |
I |
8080：写选通（上升沿）；6800：高=读，低=写 |
14 |
D/C |
I |
高=显示数据，低=操作指令 |
15 |
/RES |
I |
复位信号，低电平有效 |
16 |
/CS |
I |
片选信号，低电平有效 |

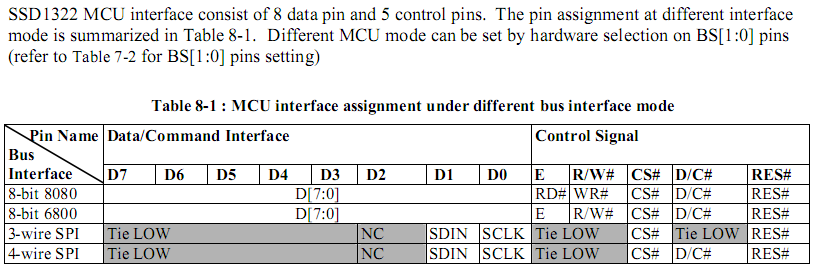

接口模式选择
模式 |
3线SPI |
6800并口 |
8080并口 |
4线SPI |
|---|---|---|---|---|
BS0 |
1 |
1 |
0 |
0（焊-） |
BS1 |
0 |
1 |
1 |
0（焊+） |
备注
出厂默认为 8080 模式（BS0 焊接，BS1 不焊接）。

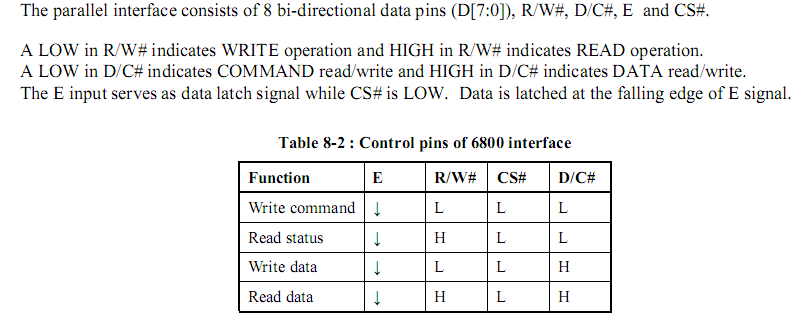

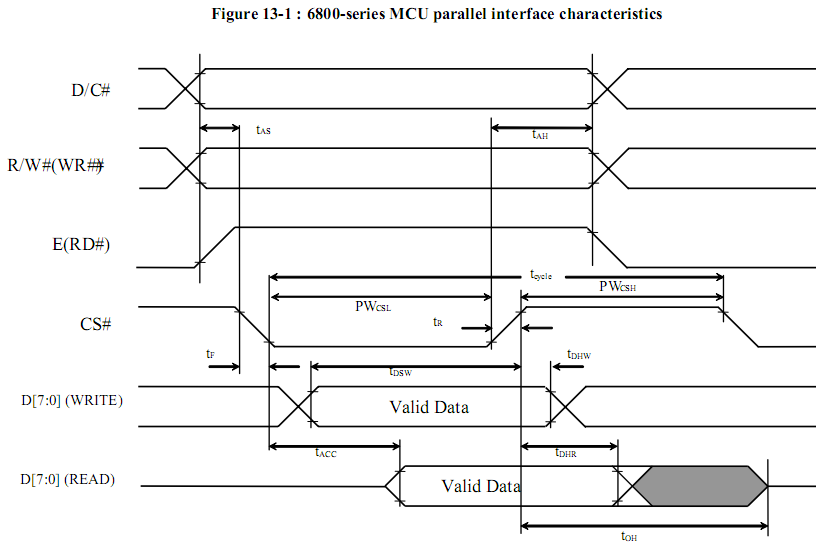

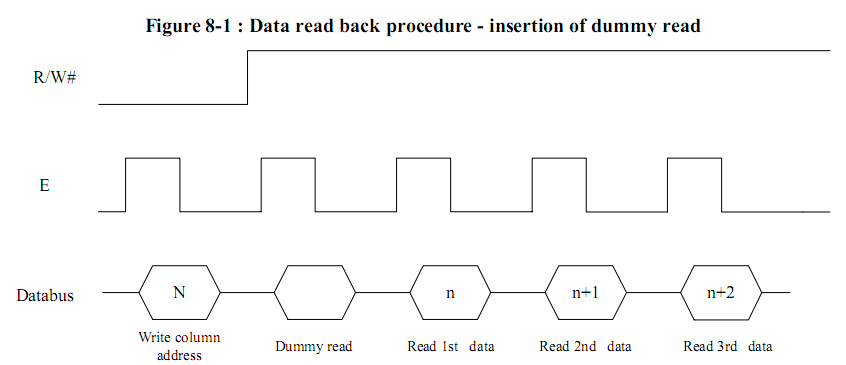

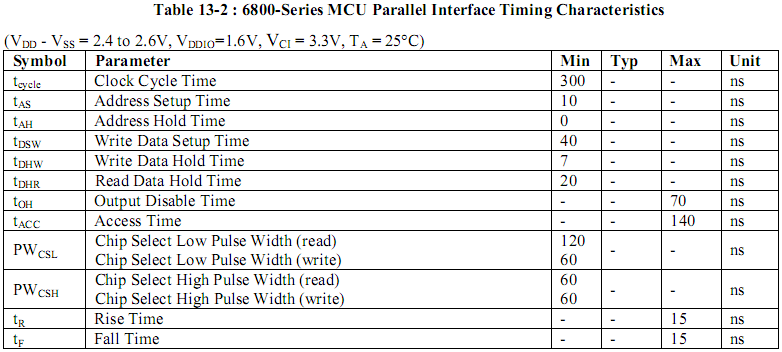

6800 接口时序

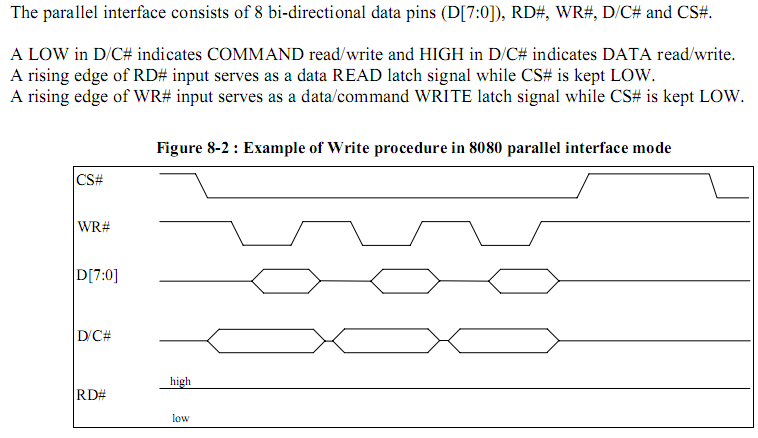

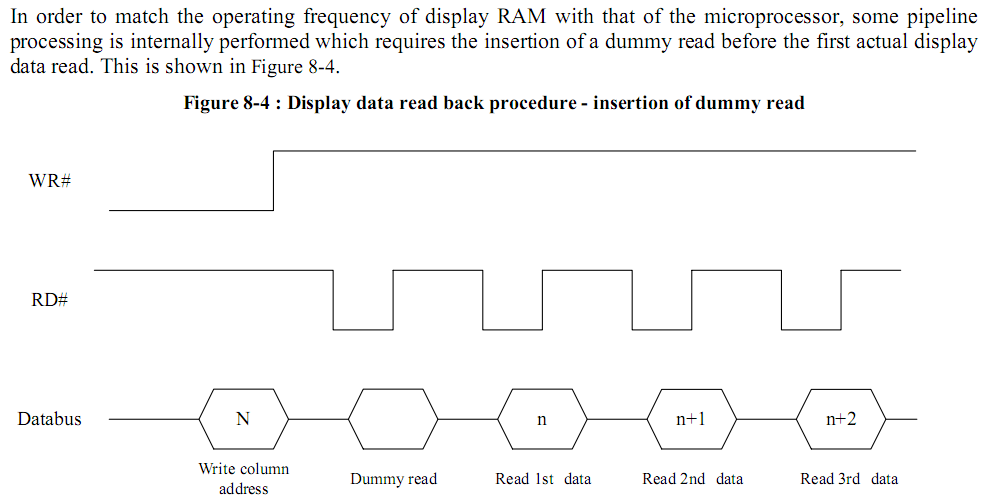

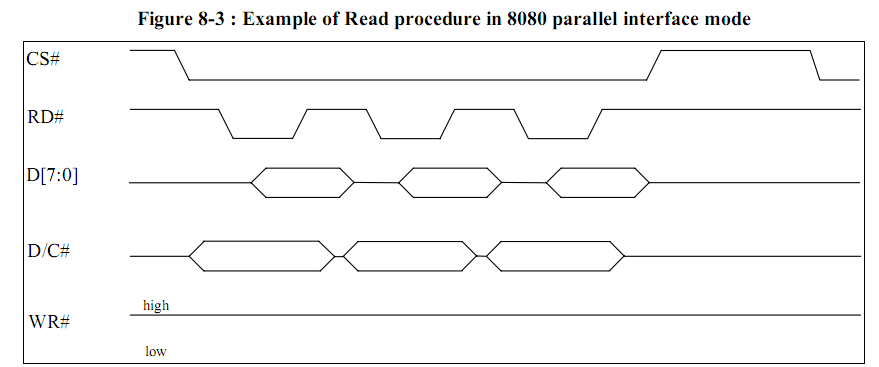

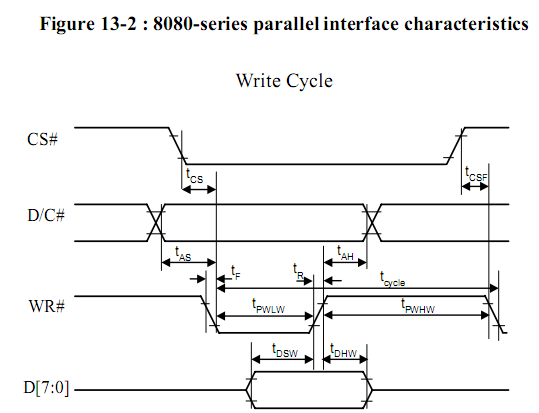

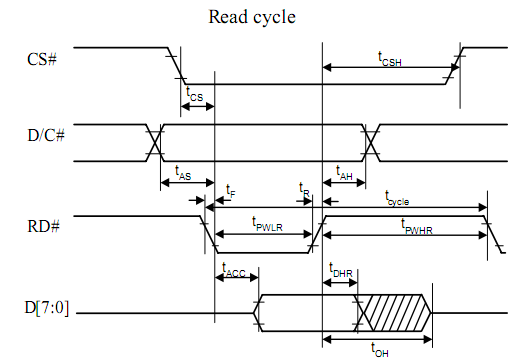

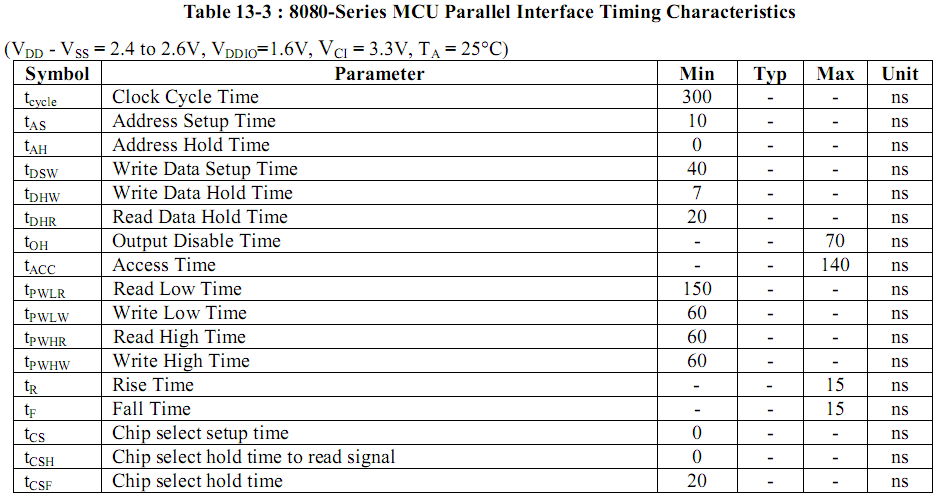

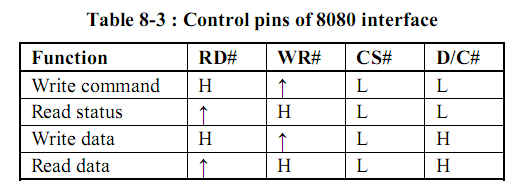

8080 接口时序

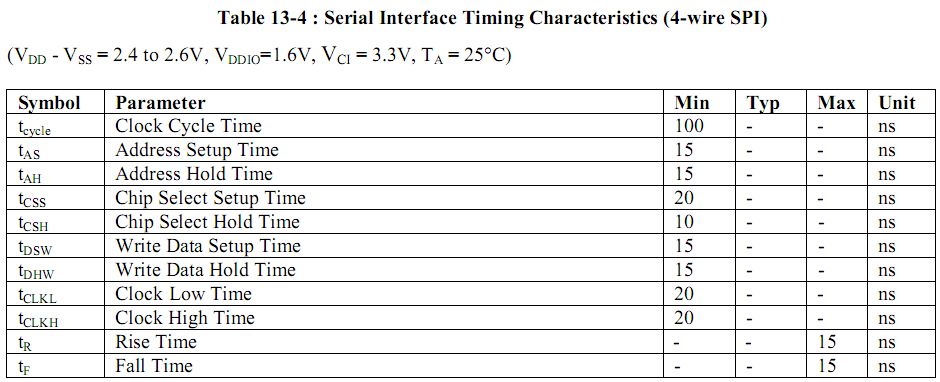

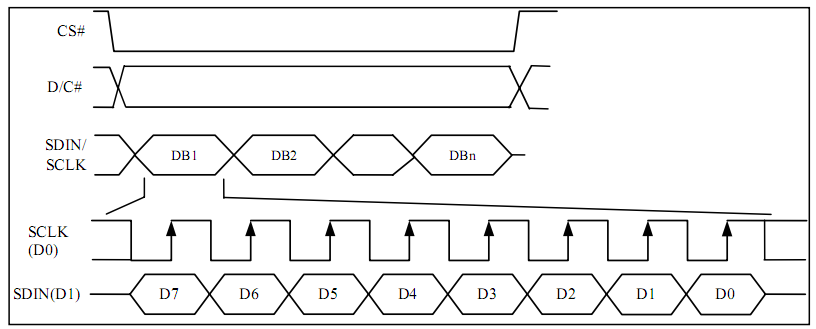

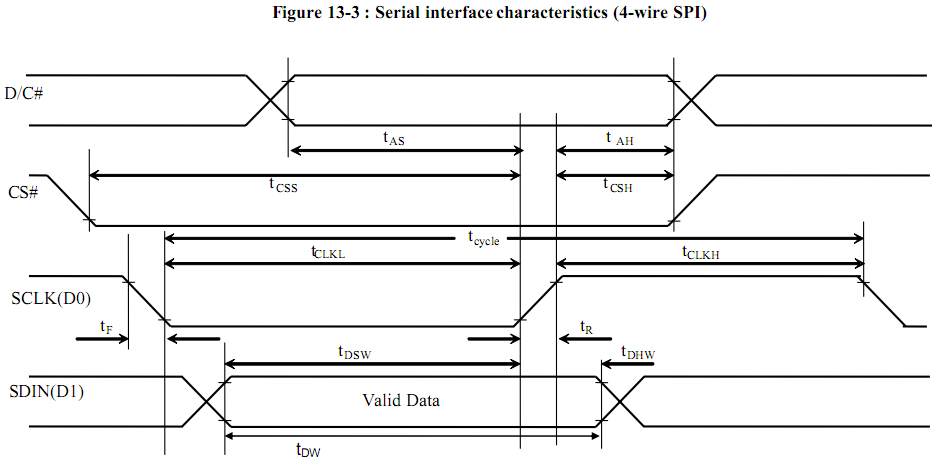

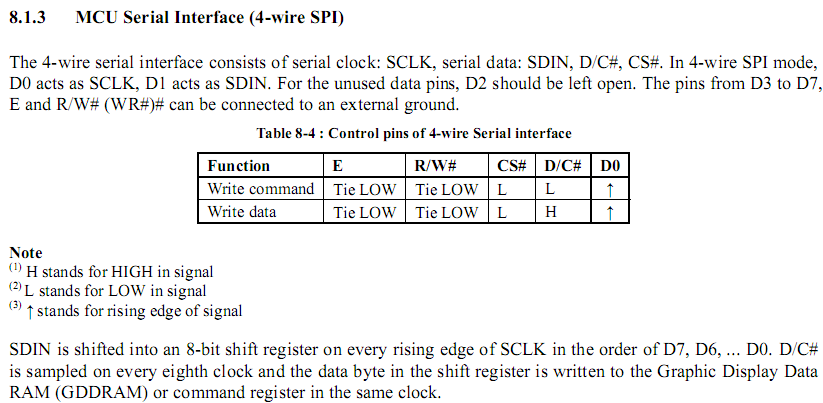

4 线 SPI 接口时序

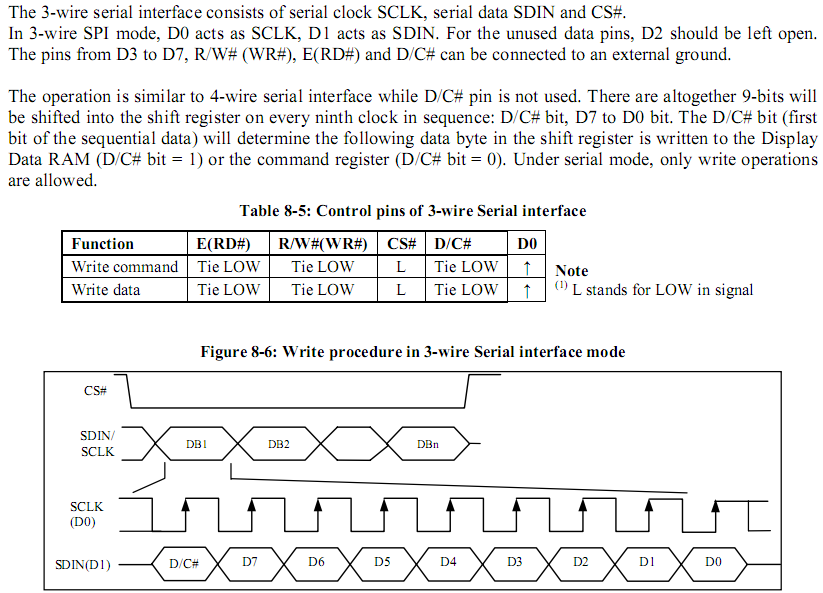

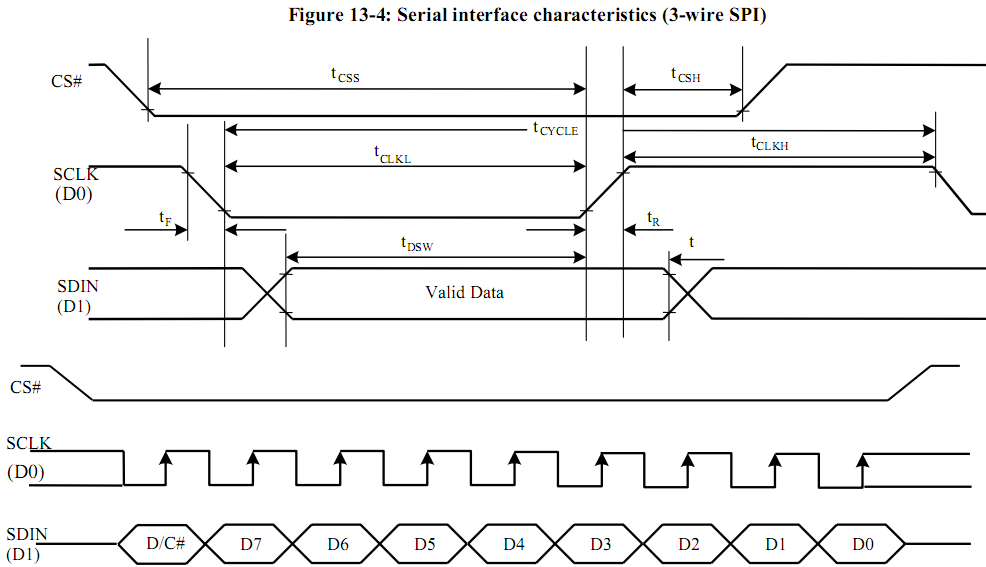

3 线 SPI 接口时序

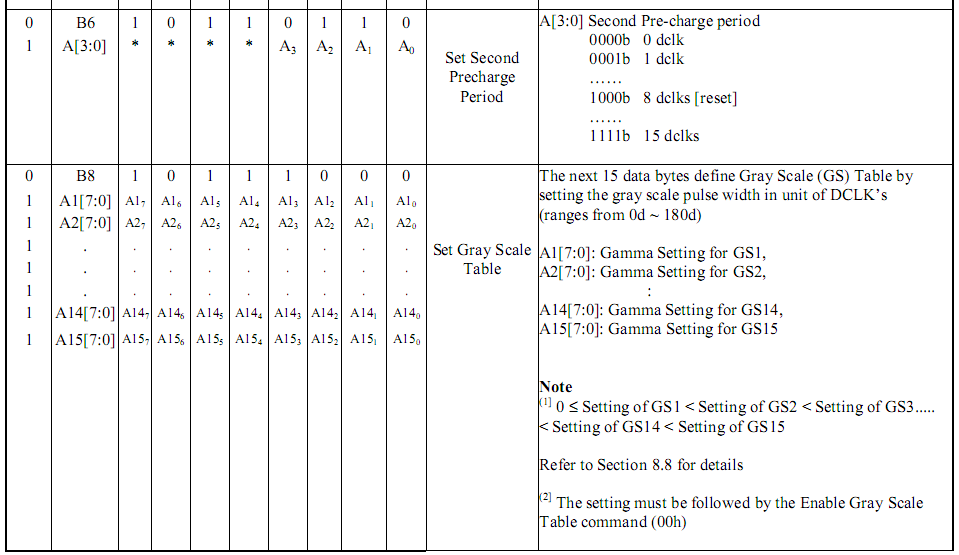

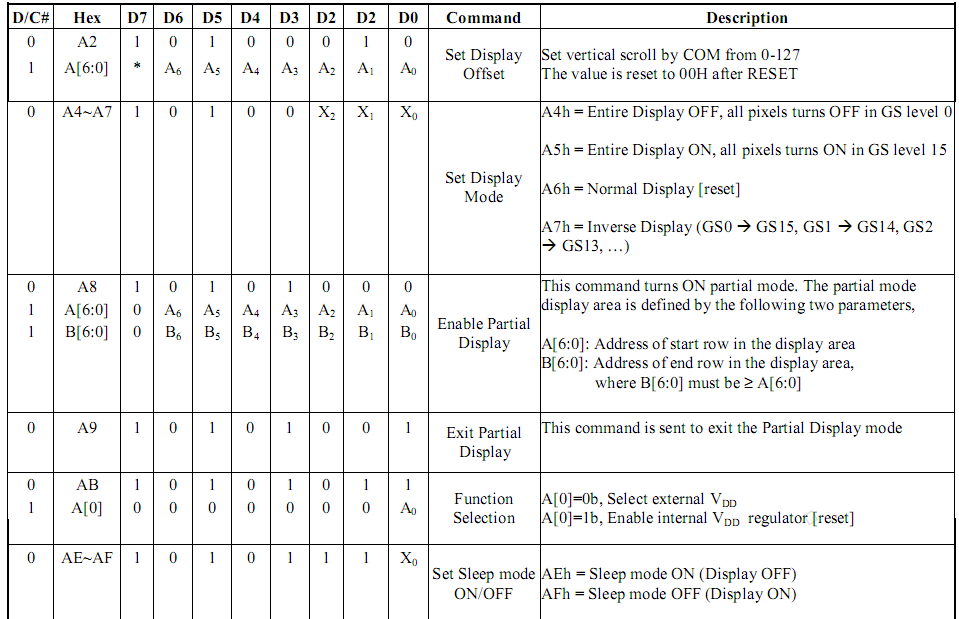

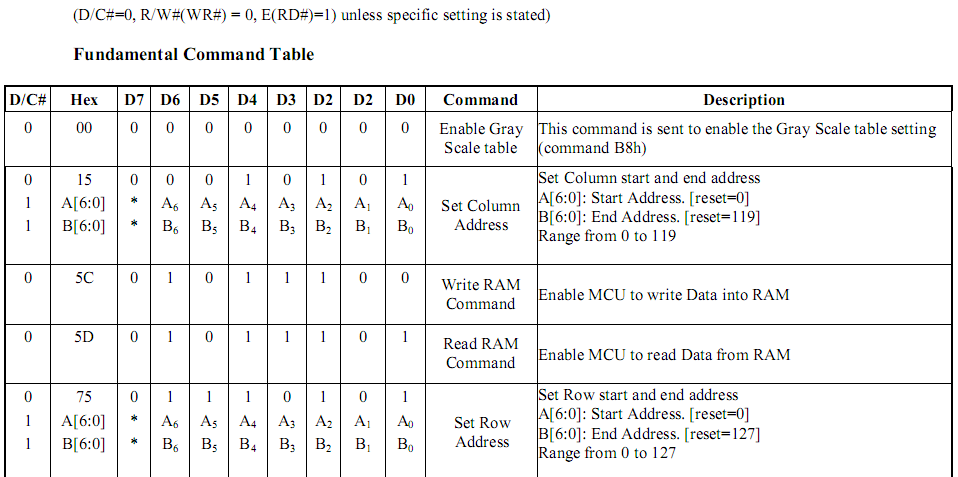

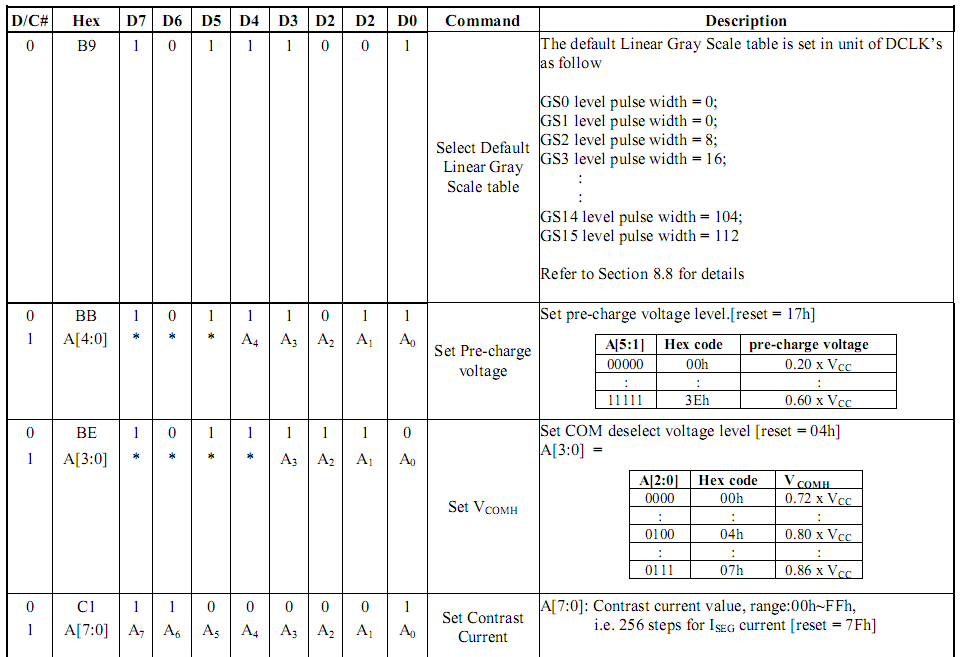

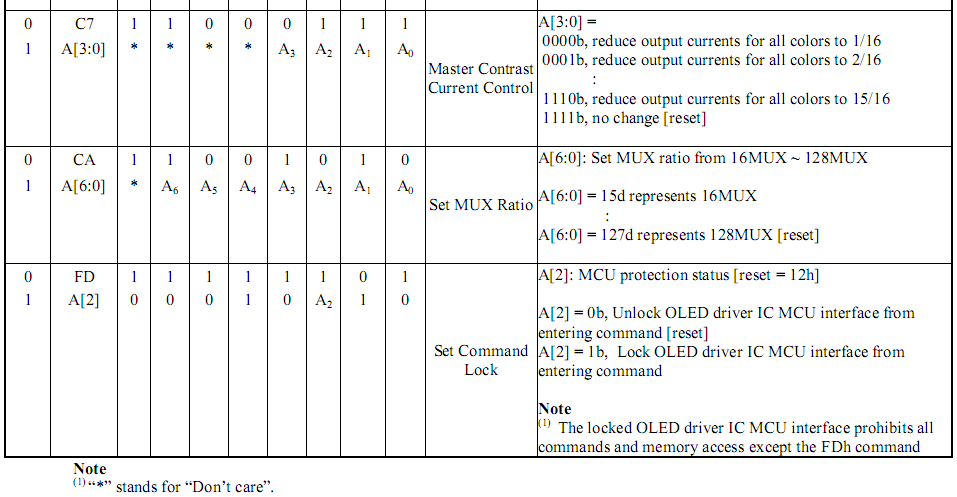

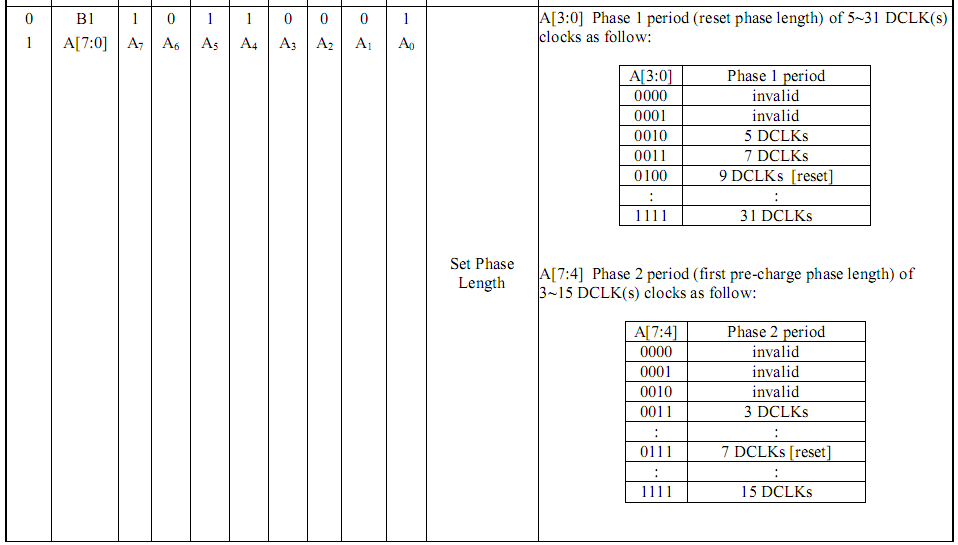

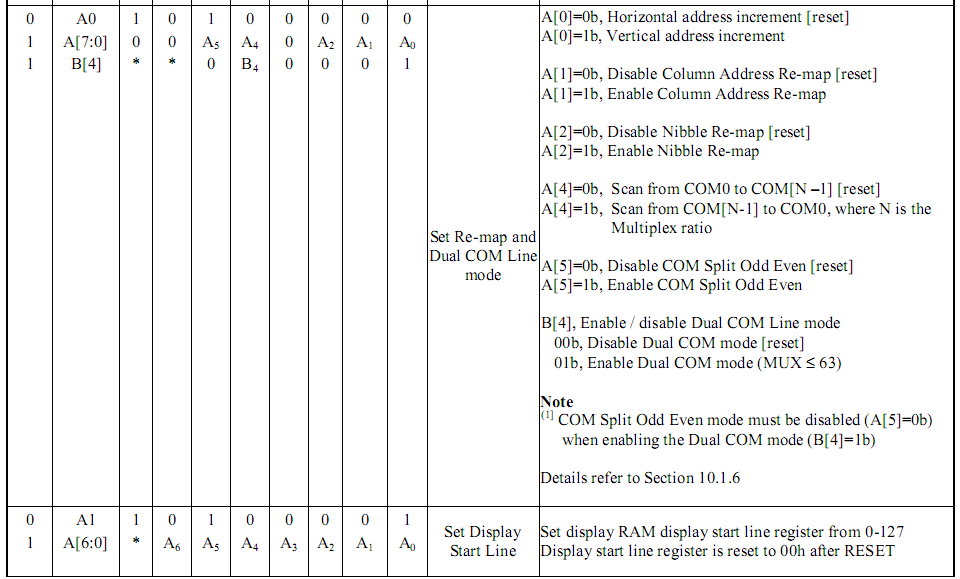

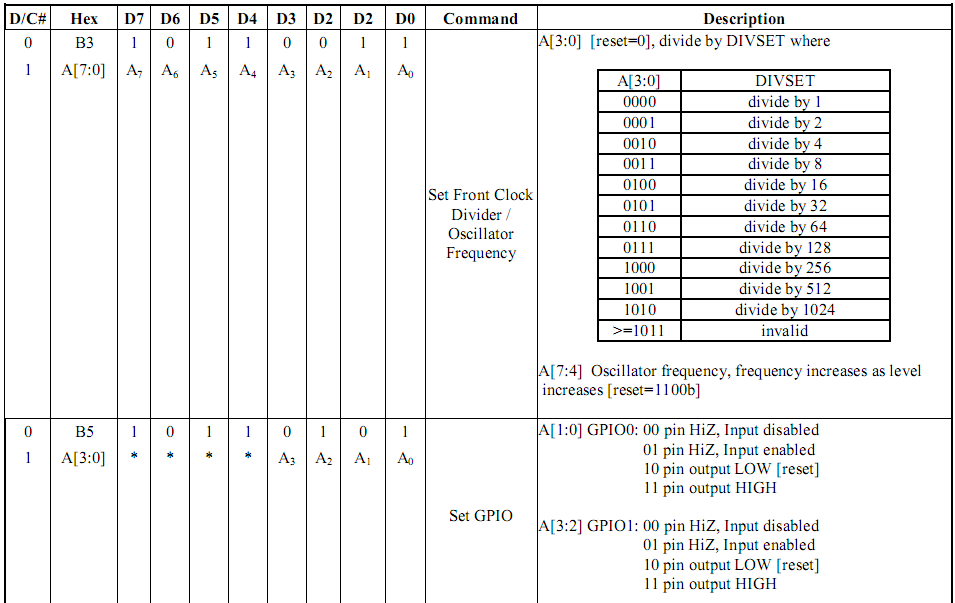

指令表
初始化代码
wr_lcd(comm, 0xfd); // Command Lock
wr_lcd(dat, 0x12);
wr_lcd(comm, 0xae); // Sleep In
wr_lcd(comm, 0xb3); // Set Display Clock Divide Ratio/Oscillator Frequency
wr_lcd(dat, 0x91);
wr_lcd(comm, 0xca); // Set Multiplex Ratio
wr_lcd(dat, 0x3f);
wr_lcd(comm, 0xa2); // Set Display Offset
wr_lcd(dat, 0x00);
wr_lcd(comm, 0xa1); // Set Display Start Line
wr_lcd(dat, 0x00);
wr_lcd(comm, 0xa0); // Set Re-Map & Dual COM Line Mode
wr_lcd(dat, 0x14);
wr_lcd(dat, 0x11);
wr_lcd(comm, 0xB5); // Set GPIO
wr_lcd(dat, 0x00);
wr_lcd(comm, 0xab); // Function Selection
wr_lcd(dat, 0x01);
wr_lcd(comm, 0xb4); // Enable External VSL
wr_lcd(dat, 0xa0);
wr_lcd(dat, 0xfd);
wr_lcd(comm, 0xc1); // Set Contrast Current
wr_lcd(dat, 0x7f);
wr_lcd(comm, 0xc7); // Master Contrast Current Control
wr_lcd(dat, 0x0f);
wr_lcd(comm, 0xb9); // Select Default Linear Gray Scale Table
wr_lcd(comm, 0xb1); // Set Phase Length
wr_lcd(dat, 0xe2);
wr_lcd(comm, 0xd1); // Enhance Driving Scheme Capability
wr_lcd(dat, 0x82);
wr_lcd(dat, 0x20);
wr_lcd(comm, 0xbb); // Set Pre-Charge Voltage
wr_lcd(dat, 0x1f);
wr_lcd(comm, 0xb6); // Set Second Pre-Charge Period
wr_lcd(dat, 0x08);
wr_lcd(comm, 0xbe); // Set VCOMH Deselect Level
wr_lcd(dat, 0x07);
wr_lcd(comm, 0xa6); // Set Display Mode (Normal Display)
wr_lcd(comm, 0xaf); // Sleep Out
delay1(100);
外型尺寸
